Gebo Original pour tube PE Série 153/155 + 220

Domaines d’utilisation:

Réparation sur les tubes existants et nouvelle installation de tubes pour les matières transportées eau, air comprimé, huile (DIN 51603-1).

Raccords à compression en fonte malléable pour tube PE: PE 80, PE 100, Tube PE-Xa selon DVGW – feuille GW 355 A2/A3 norme DIN 8074/75, DIN EN 12201-2 et norme DIN 16893.

Domaines d’utilisation typiques: Lignes de raccordement pour réseau en eau potable

Matières transportées:

Eau, air comprimé

TYPE A

avec filetage mâle

Série 153/155 pour tube PE: 20 – 63 mm:

Pression de service:

Eau: PE80 et PE-Xa PN 12,5, PE100 PN 16 Air comprimé: PE80 et PE-Xa PN 10, PE100 PN 12,5

Certificats:

Eau: DIN 8076/GW335-B4, DVGW: DW-7511CP0561

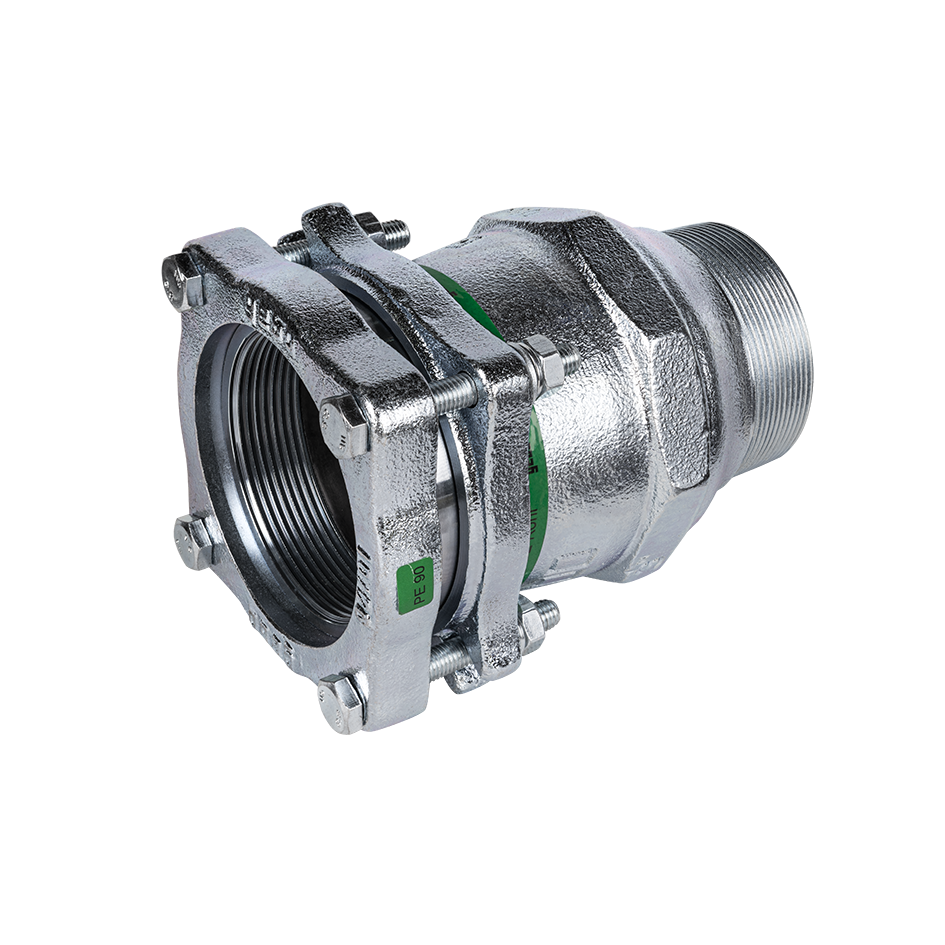

TYPE AF

avec filetage mâle

Série 220 pour tube PE 75 – 110 mm:

Pression de service:

Eau, air comprimé PN 10

Type A/AF est disponible dans les dimensions suivantes:

DN	Filetage x Ø extérieur tube [ mm ]	Référence
15	1/2" x 20	03.153.00.0120
20	3/4" x 25	03.153.00.0225
25	1" x 32	03.153.00.0332
32	1 1/4" x 40	03.153.00.0440
40	1 1/2" x 50	03.153.00.0550
50	2" x 63	03.153.00.0663

L’utilisation de renforts est nécessaire selon application!

TYPE I

avec taraudage femelle

Série 153/155 pour tube PE 20 – 63 mm:

Pression de service:

Eau: PE80 et PE-Xa PN 12,5, PE100 PN 16 Air comprimé: PE80 et PE-Xa PN 10, PE100 PN 12,5

Certificats:

Eau: DIN 8076/GW335-B4, DVGW: DW-7511CP0561

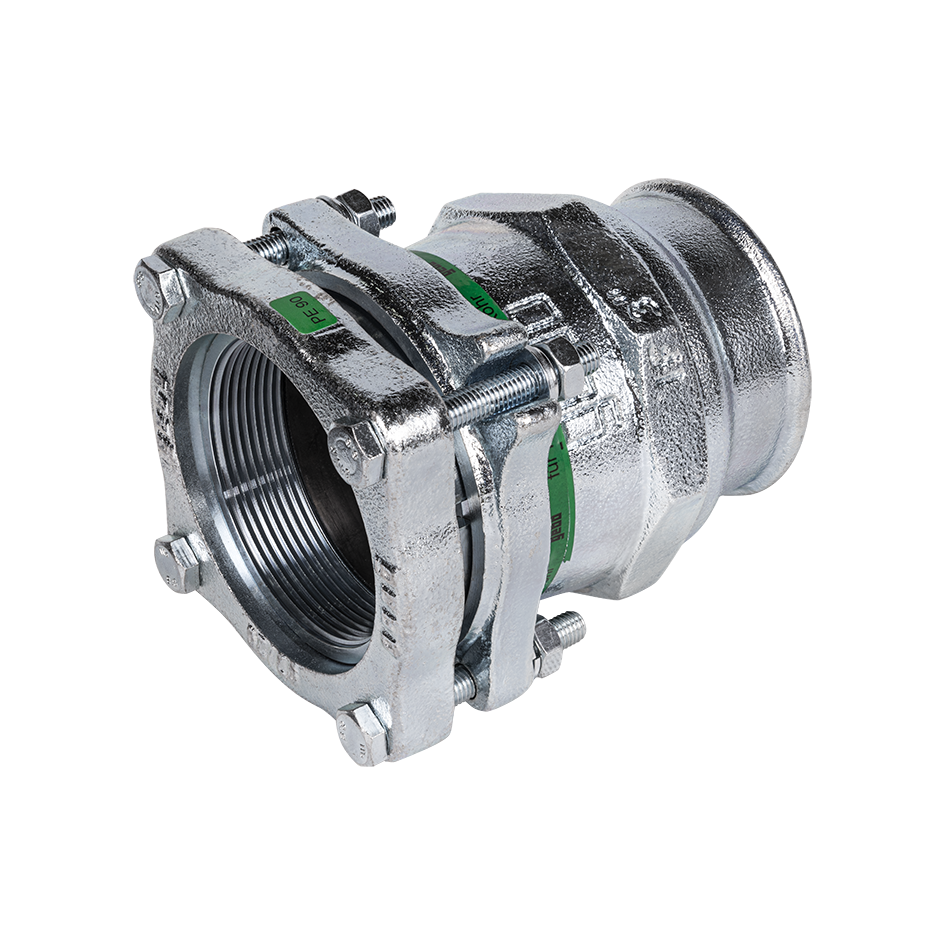

TYPO IF

avec taraudage femelle

Série 220 pour tube PE 75 – 110 mm:

Pression de service:

Eau, air comprimé PN 10

Type I/IF est disponible dans les dimensions suivantes:

DN	Filetage x Ø tube [ mm ]	Référence
15	1/2" x 20	03.153.01.0120
20	3/4" x 25	03.153.01.0225
25	1" x 32	03.153.01.0332
32	1 1/4" x 40	03.153.01.0440
40	1 1/2" x 50	03.153.01.0550
50	2" x 63	03.153.01.0663

L’utilisation de renforts est nécessaire selon application!

TYPE O

Manchon droit

Série 153/155 pour tube PE 20 – 63 mm:

Pression de service:

Eau: PE80 et PE-Xa PN 12,5, PE100 PN 16 Air comprimé: PE80 et PE-Xa PN 10, PE100 PN 12,5

Certificats:

Eau: DIN 8076/GW335-B4, DVGW: DW-7511CP0561

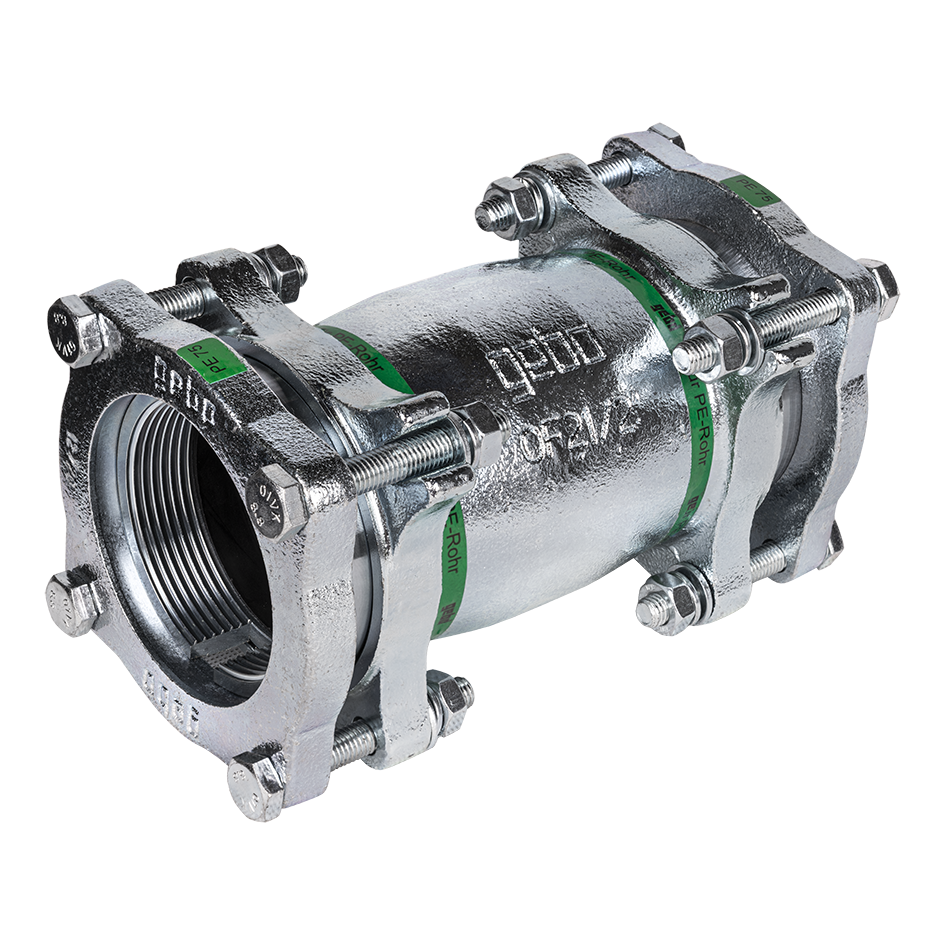

TYPE OF

Manchon droit

Serie 220 tubi in PE 75 – 110 mm:

Pression de service:

Eau PN 10, air comprimé PN 10

Type O/OF est disponible dans les dimensions suivantes:

DN	Ø extérieur tube [ mm ]	Référence
	Jonctions acier-PE:
15	21,3 x 20	03.154.02.0120
20	26,9 x 25	03.154.02.0225
25	33,7 x 32	03.154.02.0332
32	42,4 x 40	03.154.02.0440
40	48,3 x 50	03.154.02.0550
50	60,3 x 63	03.154.02.0663
	Jonctions PE-PE:
15	20 x 20	03.155.02.20
20	25 x 25	03.155.02.25
25	32 x 32	03.155.02.32
32	40 x 40	03.155.02.40
40	50 x 50	03.155.02.50
50	63 x 63	03.155.02.63

L’utilisation de renforts est nécessaire selon application!

TYPE T

Manchon droit, taraudé avec taraudage femelle

Série 153/155 pour tube PE 20 – 63 mm:

Pression de service:

Eau: PE80 et PE-Xa PN 12,5, PE100 PN 16 Air comprimé: PE80 et PE-Xa PN 10, PE100 PN 12,5

Certificats:

Eau: DIN 8076/GW335-B4, DVGW: DW-7511CP0561

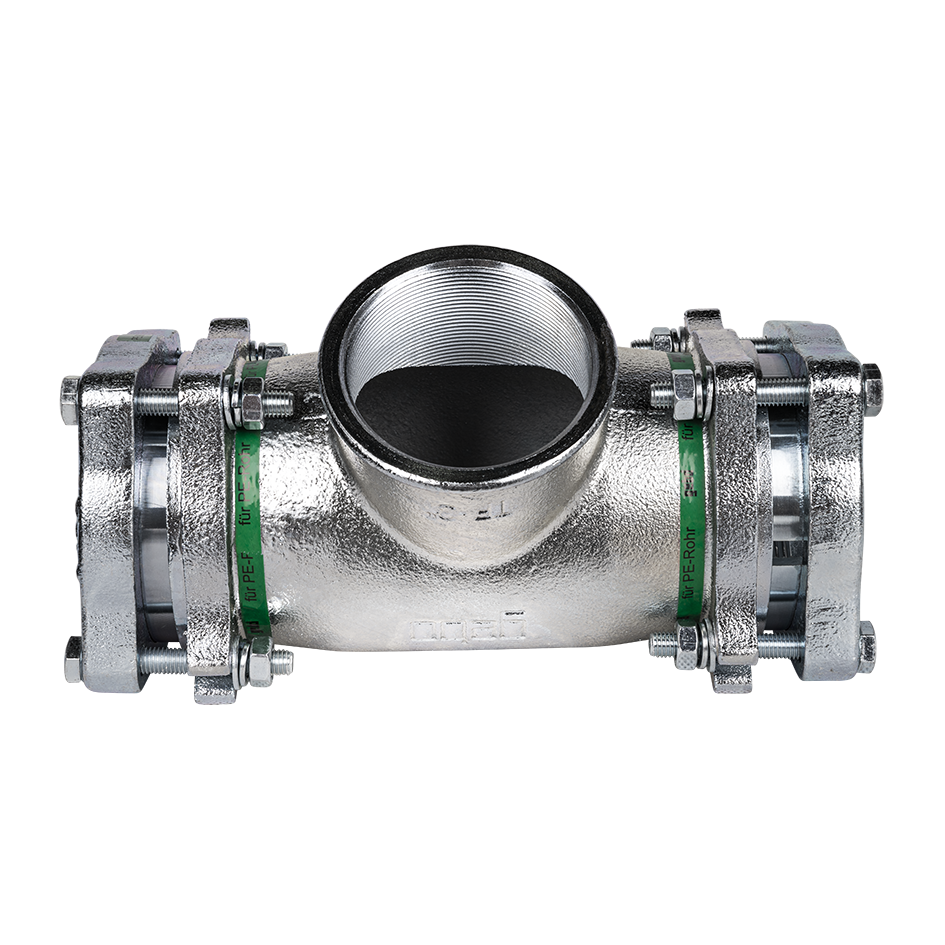

TYPE TF

Manchon droit, taraudé avec taraudage femelle

Série 220 pour tube PE 75 – 110 mm:

Pression de service:

Eau, air comprimé PN 10

Type T/TF est disponible dans les dimensions suivantes:

DN	Ø extérieur tube [ mm ] x Filetage, 1 x 2 x 3	Référence
	Jonctions acier-PE:
20	26,9 x 25 x 3/4"	03.154.04.0225
25	33,7 x 32 x 1"	03.154.04.0332
32	42,4 x 40 x 1 1/4"	03.154.04.0440
40	48,3 x 50 x 1 1/2"	03.154.04.0550
50	60,3 x 63 x 2"	03.154.04.0663
	Jonctions PE-PE:
15	20 x 20 x 1/2"	03.155.04.20
25	32 x 32 x 1"	03.155.04.32
32	40 x 40 x 1 1/4"	03.155.04.40
40	50 x 50 x 1 1/2"	03.155.04.50
50	63 x 63 x 2"	03.155.04.63

* non applicabile per gas
Per tubi in PE, applicazione GAS è necessario l’utilizzo di anime di rinforzo
Per tubi in PE, applicazione ACQUA è consigliato l’utilizzo di anime di rinforzo

TYPE OR

Manchon droit, réduction

Série 153/155 pour tube PE 32 – 63 mm:

Pression de service:

Eau: PE80 et PE-Xa PN 12,5, PE100 PN 16 Air comprimé: PE80 et PE-Xa PN 10, PE100 PN 12,5

Certificats:

Eau: DIN 8076/GW335-B4, DVGW: DW-7511CP0561

Type OR est disponible dans les dimensions suivantes:

DN	Ø extérieur tube [ mm ]	Référence
	Jonctions acier-PE:
20 x 25	26,9 x 32	03.154.02.0232
20 x 32	26,9 x 40	03.154.02.0240
25 x 20	33,7 x 25	03.154.02.0325
25 x 32	33,7 x 40	03.154.02.0340
25 x 40	33,7 x 50	03.154.02.0350
32 x 20	42,4 x 25	03.154.02.0425
32 x 25	42,4 x 32	03.154.02.0432
32 x 40	42,4 x 50	03.154.02.0450
32 x 50	42,4 x 63	03.154.02.0463
40 x 25	48,3 x 32	03.154.02.0532
40 x 32	48,3 x 40	03.154.02.0540
40 x 50	48,3 x 63	03.154.02.0563
50 x 32	60,3 x 40	03.154.02.0640
50 x 40	60,3 x 50	03.154.02.0650
	Jonctions PE-PE:
20 x 25	25 x 32	03.155.02.2532
20 x 32	25 x 40	03.155.02.2540
25 x 32	32 x 40	03.155.02.3240
25 x 40	32 x 50	03.155.02.3250
32 x 40	40 x 50	03.155.02.4050
32 x 50	40 x 63	03.155.02.4063
40 x 50	50 x 63	03.155.02.5063

L’utilisation de renforts est nécessaire selon application!

TYPE OL

Manchon droit, modèle long

Série 153/155 pour tube PE 20 – 63 mm:

Pression de service:

Eau: PE80 et PE-Xa PN 12,5, PE100 PN 16 Air comprimé: PE80 et PE-Xa PN 10, PE100 PN 12,5

Certificats:

Eau: DIN 8076/GW335-B4, DVGW: DW-7511CP0561

Type OL est disponible dans les dimensions suivantes:

L’utilisation de renforts est nécessaire selon application!

TYPE WO

Coude, manchon droit

Série 153/155 pour tube PE 20 – 63 mm:

Pression de service:

Eau: PE80 et PE-Xa PN 12,5, PE100 PN 16 Air comprimé: PE80 et PE-Xa PN 10, PE100 PN 12,5

Certificats:

Eau: DIN 8076/GW335-B4, DVGW: DW-7511CP0561

Type WO est disponible dans les dimensions suivantes:

DN	Ø extérieur tube [ mm ]	Référence
	Jonctions acier-PE:
15	21,3 x 20	03.154.08.0120
20	26,9 x 25	03.154.08.0225
25	33,7 x 32	03.154.08.0332
32	42,4 x 40	03.154.08.0440
40	48,3 x 50	03.154.08.0650
50	60,3 x 63	03.220.08.0663
	Jonctions PE-PE:
15	20 x 20	03.155.08.20
20	25 x 25	03.155.08.25
25	32 x 32	03.155.08.32
32	40 x 40	03.155.08.40
40	50 x 50	03.155.08.50
50	63 x 63	03.155.08.63

L’utilisation de renforts est nécessaire selon application!

TYPE WA

Coude, avec filetage mâle

Série 153/155 pour tube PE 32 – 63 mm:

Pression de service:

Eau: PE80 et PE-Xa PN 12,5, PE100 PN 16 Air comprimé: PE80 et PE-Xa PN 10, PE100 PN 12,5

Certificats:

Eau: DIN 8076/GW335-B4, DVGW: DW-7511CP0561

Type WA est disponible dans les dimensions suivantes:

DN	Filetage x Ø extérieur tube [ mm ]	Référence
25	1" x 32	03.153.09.0332
40	1 1/2" x 50	03.153.09.0550
50	2" x 63	03.153.09.0663

L’utilisation de renforts est nécessaire selon application!

TYPE EK

Bouchon

Série 153/155 pour tube PE 20 – 63 mm:

Pression de service:

Eau: PE80 et PE-Xa PN 12,5, PE100 PN 16 Air comprimé: PE80 et PE-Xa PN 10, PE100 PN 12,5

Certificats:

Eau: DIN 8076/GW335-B4, DVGW: DW-7511CP0561

Type EK est disponible dans les dimensions suivantes:

DN	Filetage x Ø tube [ mm ]	Référence
15	20	03.153.07.20
20	25	03.153.07.25
25	32	03.153.07.32
32	40	03.153.07.40
40	50	03.153.07.50
50	63	03.153.07.63

L’utilisation de renforts est nécessaire selon application!

EN SAVOIR PLUS

La Médiatheque

DN	Ø extérieur tube [ mm ]	Référence
	Jonctions acier-PE:
20	26,9 x 25	03.154.03.0225
25	33,7 x 32	03.154.03.0332
32	42,4 x 40	03.154.03.0440
40	48,3 x 50	03.154.03.0550
50	60,3 x 63	03.154.03.0663
	Jonctions PE-PE:
25	32 x 32	03.155.03.32
32	40 x 40	03.155.03.40
40	50 x 50	03.155.03.50
50	63 x 63	03.155.03.63
